平面度算出画像処理PCソフト

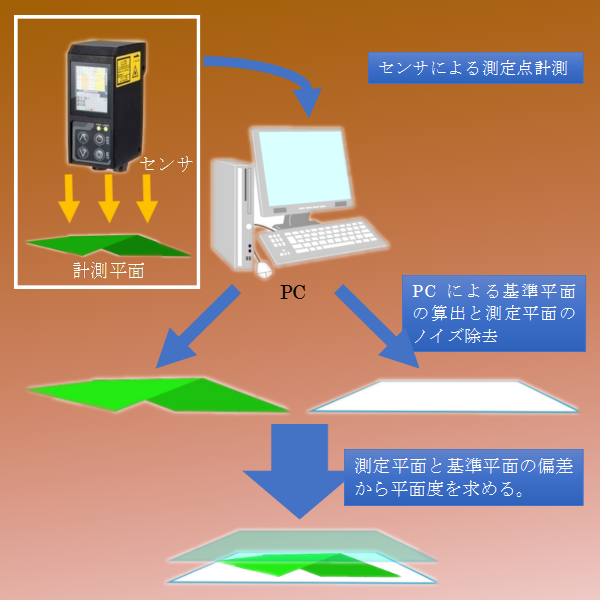

| 概要 | 高さ情報画像からワークの平面度を自動算出する画像処理ソフトです。 センサで面の高さを多数点測定し、その結果から高さ情報画像を生成することで、従来の点群処理より直感的かつ高速な評価を可能にしています。 画像処理により測定ノイズや外乱要因を低減したうえで、測定値から最小二乗法による基準平面を算出し、その基準平面と測定面との高さ偏差を平面度として定量化します。 これにより、精密部品の平面度検査を自動化し、品質ばらつきの抑制や検査時間の短縮、トレーサビリティ向上に貢献します。 |
|---|---|
| 納入先 | センサ製造メーカー(大阪) |
| 要素技術 | PCソフト開発(C#)、画像処理、変位センサ |
